آلات BELAN: تلبية متطلبات قضبان التوصيل عالية الدقة للسيارات الكهربائيةآلة ثني قضبان التوصيل CNC
خلفية الصناعة
مع النمو السريع للسيارات ذات الطاقة الجديدة، والأسلاك عالية الجهد، وحزم البطاريات، وصناعات تخزين الطاقة، أصبحت قضبان التوصيل النحاسية المطلية بـ PVC‑mica، وقضبان التوصيل النحاسية المعزولة بـ PA12، وقضبان التوصيل الألومنيوم المعزولة مواد رئيسية لتصنيع قضبان التوصيل. بسبب طبقات العزل السطحية، تحدث الخدوش والانتفاخات وتشققات العزل والانهيارات الكهربائية بشكل متكرر أثناء الثني. لذلك، فإن وضع التغذية ودقة الثني والتحكم في العملية هي عوامل حاسمة تحدد جودة المنتج النهائي.
إنآلة ثني قضبان التوصيل CNCتوفر تغذية أوتوماتيكية بالكامل، واستقامة ذكية، وثنيًا متزامنًا متعدد المحاور، وقطعًا دقيقًا لسير عمل آلي مغلق الحلقة. إنها تعزز الإنتاجية بشكل كبير مع ضمان جودة معالجة قضبان التوصيل المعزولة المطلية.

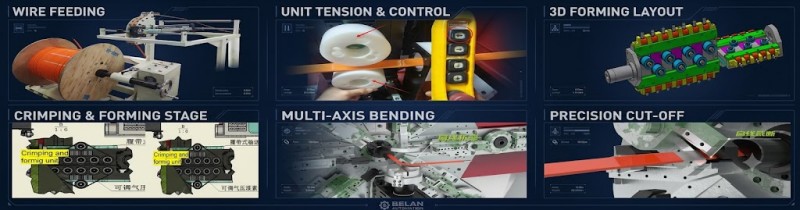

سير عمل الثني الأوتوماتيكي لقضيب التوصيل النحاسي المطلي بـ PVC

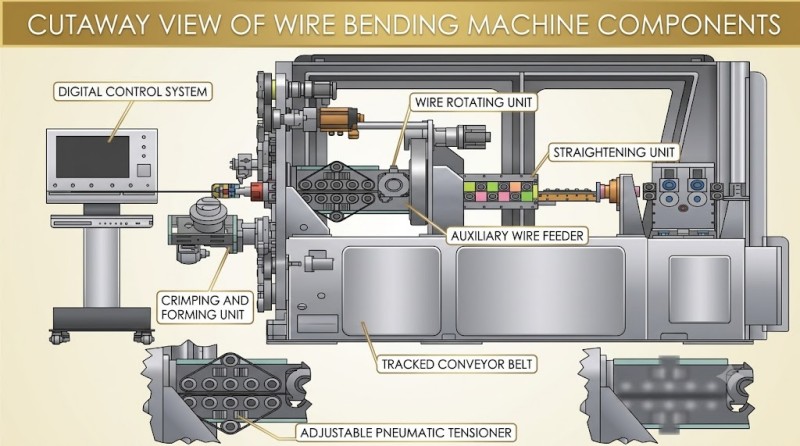

يوجد أدناه سير العمل الأوتوماتيكي الكامل لسلسلة BELAN BL‑TPآلة ثني قضبان التوصيل CNC.
| الخطوة | العملية | الوصف |
|---|---|---|
| الخطوة 1 | تحميل المواد | قم بتركيب قضيب التوصيل النحاسي أو الألومنيوم المطلي بـ PVC على حامل التغذية الأوتوماتيكي. |
| الخطوة 2 | التغذية الأوتوماتيكية | يقوم حامل التغذية الأوتوماتيكي بتوصيل المواد إلى وحدة التغذية المساعدة. |
| الخطوة 3 | الاستقامة | يرسل المغذي المساعد المواد إلى وحدة الاستقامة لإزالة الإجهاد الداخلي وتحسين دقة المعالجة. |
| الخطوة 4 | التغذية بنوع المسار | ينقل الناقل المساري المواد بثبات إلى منطقة الثني ويحمي السطح المعزول بالكامل. |
| الخطوة 5 | الثني الأوتوماتيكي | تعمل ثمانية أذرع روبوتية مؤازرة بشكل تعاوني لتحقيق الثني المسطح، والثني الرأسي، والثني الالتوائي، وغيرها من التشكيلات المعقدة. |
| الخطوة 6 | القطع الأوتوماتيكي | يتم قطع الأجزاء النهائية تلقائيًا بعد الثني للإنتاج الضخم المستمر. |
يعمل سير العمل بأكمله دون تدخل يدوي، مما يحسن الإنتاجية ويقلل من أخطاء الأبعاد الناتجة عن الإنسان.
تحليل مقارن لثلاث هياكل تغذية
الموردون المحليونآلة ثني قضبان التوصيل CNCيعتمدون حلول تغذية متنوعة لمعالجة قضبان التوصيل المعزولة بـ PVC‑mica مع فجوات أداء واضحة.
| عنصر المقارنة | تغذية BELAN بنوع المسار | المنافس 1: التغذية بالبكرات | المنافس 2: التغذية بالتثبيت |
|---|---|---|---|
| آلية التغذية | تغذية مسارية مغلفة بالكامل | تغذية بـ 8 مجموعات بكرات | تغذية بالتثبيت الميكانيكي |
| مادة معزولة بـ PA12 | ✓ متوافقة تمامًا | ✓ متوافقة تمامًا | △ كفاءة منخفضة |
| مادة معزولة بـ PVC‑Mica | ✓ متوافقة تمامًا | × غير متوافقة | ✓ متوافقة تمامًا |
| حماية سطح المادة | بدون خدوش أو تلف | خطر كبير للانبعاجات والخدوش | جيدة |
| استبدال قطع الغيار | لا حاجة لاستبدال البكرات | يحتاج استبدال 8 بكرات تغذية | لا حاجة للاستبدال |
| وقت تغيير المنتج | لا شيء | حوالي 20 دقيقة | لا شيء |
| تكلفة قطع الغيار | غير متوفر | حوالي 4000 دولار أمريكي / مجموعة | غير متوفر |
| استقرار التغذية | ★★★★★ | ★★★ | ★★★ |
| كفاءة الإنتاج | ★★★★★ | ★★★★ | ★★ |
مزايا تغذية BELAN بنوع المسار
مقارنة بالتغذية التقليدية بالبكرات، فإن التغذية المسارية المغلفة بالكامل توسع مساحة التلامس مع المادة الخام، مما يوفر أداء تغذية مستقرًا حتى للمواد العازلة PVC‑mica منخفضة الالتصاق.
لا حاجة لاستبدال بكرات التغذية لمختلف مواصفات قضبان التوصيل، مما يقلل نفقات الصيانة ووقت توقف الماكينة لتعزيز الفعالية الكلية للمعدات. أصبحت حلاً ناضجًا وعالي الكفاءة لمصنعي قضبان التوصيل للسيارات ذات الطاقة الجديدة.

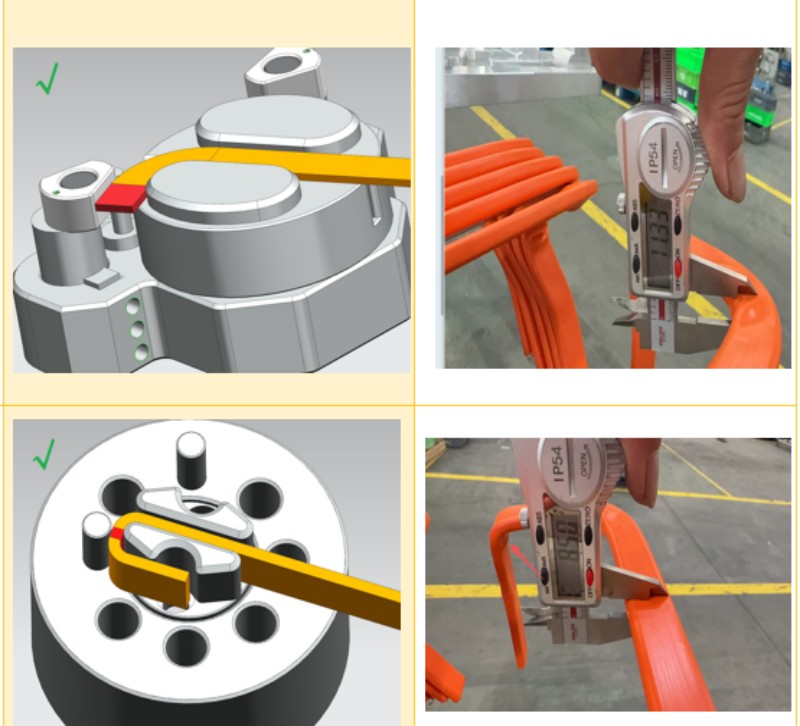

معيار التحكم في الانتفاخ لقضبان التوصيل المعزولة بـ PVC‑mica
الانتفاخ بعد الثني هو التحدي الرئيسي في معالجة قضبان التوصيل المعزولة بـ PVC‑mica. سلسلة BELAN BL‑TPآلة ثني قضبان التوصيل CNCتقلل معامل الانتفاخ عن طريق تحسين إعدادات نصف قطر الثني.
| وضع الثني | معيار العملية |
|---|---|
| الثني المسطح | نصف القطر الداخلي ≥ 1 × عرض المادة؛ انتفاخ من جانب واحد ≤ 1.6 مم (الحد الأقصى للصناعة الثنائي الجانب ≤ 4 مم) |
| الثني الرأسي | نصف القطر الداخلي ≥ 1 × سمك المادة؛ انتفاخ من جانب واحد ≤ 1.5 مم (الحد الأقصى للصناعة الثنائي الجانب ≤ 4 مم) |
الإعداد الصحيح لنصف القطر R يقلل من خطر الانتفاخ ويمنع تمزق أو انهيار كهربائي لغلاف PVC وطبقة عزل الميكا.
عملية محسّنة لمعالجة انتفاخ ثني قضبان التوصيل
لرفع جودة الأجزاء النهائية بشكل أكبر، اعتمد سير العمل التالي لتحسين الانتفاخ:
| الخطوة | حل المعالجة | الوظيفة |
|---|---|---|
| الخطوة 1 | اعتماد تغذية بنوع المسار | التغذية المغلفة بالكامل تتجنب خدش السطح وتحسن استقرار التغذية. |
| الخطوة 2 | التسخين المسبق عالي التردد | قم بتركيب سخان عالي التردد عند مخرج المادة. اثنِ بعد التسخين لتقليل الانتفاخ والتشوه. |
| الخطوة 3 | التثبيت للثني المسطح | ثبّت منطقة الانتفاخ بمشابك من الفولاذ المقاوم للصدأ ومشابك ثقيلة. |
| الخطوة 4 | المعالجة الحرارية بفرن نفق | سخّن داخل فرن نفق بدرجة حرارة 100℃‑130℃ لمدة 1‑2 دقيقة، ثم برّد بالهواء لتسوية المنطقة المنتفخة. |
يحسّن سير العمل هذا المظهر السطحي ويعزز موثوقية طبقات العزل.
المزايا الأساسية لآلة ثني قضبان التوصيل CNC BL‑TP‑45‑6EL
الطرازBL‑TP‑45‑6ELمصممة خصيصًا لإنتاج قضبان التوصيل للسيارات ذات الطاقة الجديدة. تدعم قضبان التوصيل النحاسية المطلية بـ PA12، وقضبان التوصيل النحاسية PVC‑mica، وقضبان التوصيل الألومنيوم المعزولة، والعديد من المواد الأخرى.
مجهزة بنظام تحكم مؤازر متعدد المحاور، ووحدة استقامة عالية الدقة، وتغذية بنوع المسار، وتقنية ثني متزامن بـ 8 أذرع، تحقق تشكيلًا بخطوة واحدة للأجزاء ثلاثية الأبعاد المعقدة لقضبان التوصيل.
- تغذية بنوع المسار دون استبدال بكرات التغذية
- سير عمل متكامل: استقامة أوتوماتيكية، تغذية، ثني، وقطع
- توافق واسع لمواد قضبان التوصيل المعزولة المتنوعة
- تحكم متزامن متعدد المحاور لثني مكاني معقد عالي الدقة
- يدعم الثني المسطح، والثني الرأسي، والثني المستمر متعدد الزوايا
- يقلل بشكل فعال من مخاطر الانتفاخ والخدوش وتلف العزل
- مثالي لصناعات السيارات ذات الطاقة الجديدة، وحزم البطاريات، وأنظمة تخزين الطاقة، والأسلاك عالية الجهد
الخلاصة
مدفوعة بقطاعات السيارات ذات الطاقة الجديدة وتخزين الطاقة والأسلاك عالية الجهد، يتجه تصنيع قضبان التوصيل نحو دقة وإنتاجية وذكاء أعلى. كل حلقة معالجة بما في ذلك وضع التغذية ودقة الثني وحماية العزل تؤثر مباشرة على جودة المنتج وكفاءة الإنتاج.
آلية التغذية بنوع المسار، والتحكم عالي الدقة متعدد المحاور، وعملية تحسين الانتفاخ الناضجة تحسن اتساق الأجزاء مع خفض تكاليف الصيانة والتصنيع. اختيارآلة ثني قضبان التوصيل CNCيصبح خطوة حاسمة للمصنعين الذين يسعون إلى التصنيع الذكي.
تقدم شركة BELAN Machinery حلولاً احترافية لتشكيل الأسلاك المعدنية لصناعة السيارات. إذا كنت تبحث عن حلول معالجة آلية لقضبان النحاس المطلية بـ PVC-ميكا، وقضبان النحاس المعزولة بـ PA12، وقضبان الألمنيوم المعزولة، يرجى الاتصال بفريقنا للحصول على المواصفات التفصيلية وفيديوهات معالجة العينات وعروض الأسعار المخصصة لآلات سلسلة BL-TP لتحقيق إنتاج فعال ومستقر ودقيق لقضبان التوصيل.
